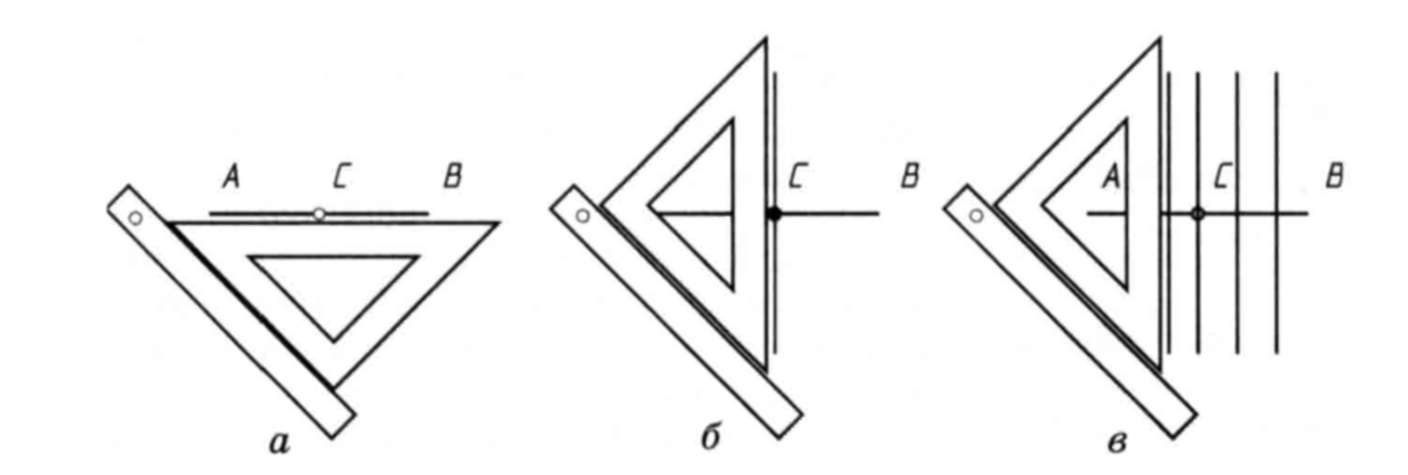

Рис. 18. Побудова перпендикуляра до прямої у заданій на ній точці
точку, через яку повинен пройти перпендикуляр, то його побудову виконують так. Нехай на прямій АВ е точка С (рис. 18). З даною прямою суміщують гіпотенузу косинця і до одного з його катетів прикладають лінійку (рис. 18, а). Лінійку в такому положенні притискують до креслення, а косинець перевертають і ставлять на лінійку другим катетом так, щоб його гіпотенуза сумістилася з точкою С. Проводять шукану пряму лінію, яка буде перпендикуляром до АВ (рис. 18, б). Якщо на прямій АВ ще є точки, через які потрібно провести перпендикуляри, то гіпотенузу косинця знову суміщують з ними і проводять ці перпендикуляри (рис. 18, в).

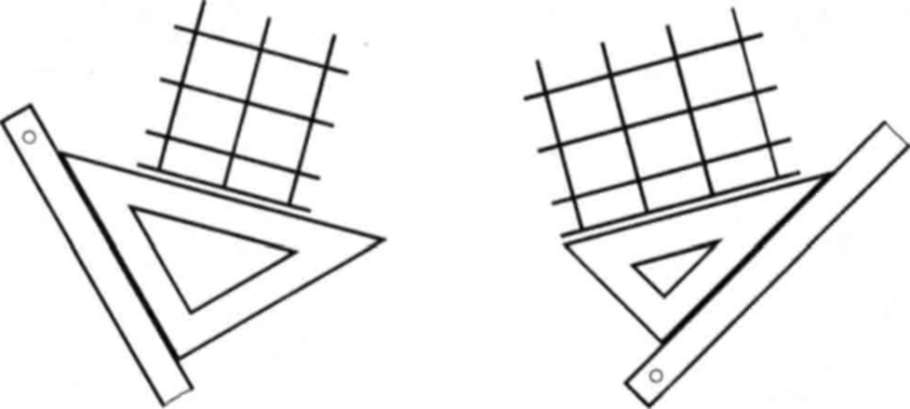

На кресленнях паралельні лінії не завжди розміщені горизонтально, а перпендикулярні — вертикально. Часто зображення на кресленні займає похиле положення. З рисунка 19 видно, що способи проведення паралельних і перпендикулярних ліній від цього не змінюються.
Оскільки під час креслення паралельних і перпендикулярних ліній лінійка повинна залишатись нерухомою, а рухатись має тільки косинець, то користуватись потрібно
|
|
