вертикальні розрізи (поздовжні чи поперечні). Одержують вертикальні розрізи за допомогою вертикальних січних площин, котрі, як правило, проходять по віконних і дверних прорізах. Позначення розрізів виконують як звичайно, але замість великих літер проставляють римські цифри (див. рис. 246, 248).
Зверніть увагу на те, що контури стін і перекриттів між поверхами на планах та в розрізах показують суцільною товстою основною лінією.
Над зображеннями будівельних креслень роблять написи за типом: «Фасад», «План другого поверху», «Розріз II—II».
Розміри на будівельних кресленнях вказують у міліметрах без позначення одиниці вимірювання.
Розмірні лінії обмежують короткими штрихами під кутом 45° до цих ліній (див. рис. 248).
На фасадах розмірів не наносять. На планах розміри наносять із зовнішнього боку забражень у кілька рядів (див. рис. 248). У першому рядку (ближчому до зображення) наносять розміри віконних і дверних прорізів і простінків замкнутим ланцюжком. У другому рядку — розміри між кожною парою суміжних осей (теж замкнутим ланцюжком). Третій рядок містить розміри між крайніми осями на плані. Крім того, на плані наносять внутрішні розміри приміщень: довжину, ширину, ширину дверних прорізів та інші.
На розрізах наносять розміри між осями, висоту приміщень, віконних і дверних прорізів (див. рис. 248).

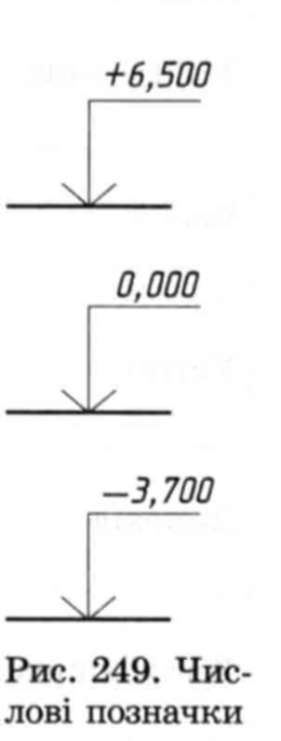

Крім розмірів на розрізі, а іноді й на фасаді, наносять висотні позначки (рис. 249). Позначкою називають число, яке показує висоту точки над нульовою площиною. За нульову позначку найчастіше обирають рівень підлоги будинку (чи першого поверху).
Позначки наносять в метрах, числа записують на поличці знака. Число на позначці показує, наскільки вище або нижче (зі знаком мінус) від нульової позначки знаходиться рівень, вказаний даною позначкою. Нульову позначку записують числом 0,000 (рис. 249).
Наведені на рисунку 248 позначки 2,500 і 4,870 свідчать про те, що висота приміщень у будинку 2,5 м, а найвища точка будинку має висоту 4,87 м. Позначка - 2,000 означає, що поверхня підлоги у підвалі нижча від підлоги будинку на 2 м.
Масштаби будівельних креслень. Оскільки будівлі і споруди мають великі розміри, на будівельних кресленнях застосовують масштаби
|
|
|
|
|
|
зменшення 1:100, 1:200, 1:400. Для невеликих будинків і для фасадів застосовують масштаб
|
|
|
|
|
|
|
|
|
