4.3. Вигляди
Розглядаючи проеціювання предметів на одну, дві і три площини проекцій, ви переконались, що вибір кількості проекцій на кресленні залежить від складності форми предмета. Мабуть, ви звернули увагу й на те, що проекції являють собою зображення тільки видимих (зовнішніх) частин поверхонь предмета. Щоб показувати на кресленнях невидимі частини поверхонь предметів (їх внутрішню будову), застосовують зображення, які називають перерізами й розрізами. Ці види зображень ви будете вивчати пізніше.
Проекції, що дають уявлення про видимі частини поверхонь предметів, називають виглядами.
Вигляд — це зображення повернутої до спостерігача час тини предмета. Для будь-якого предмета (якщо цього вимагає його форма) можуть бути одержані три вигляди.
Зображення, утворене на фронтальній площині проекцій, називають виглядом спереду.
Зображення на горизонтальній площині проекції називають виглядом зверху.
Зображення на профільній площині проекцій називають виглядом зліва.

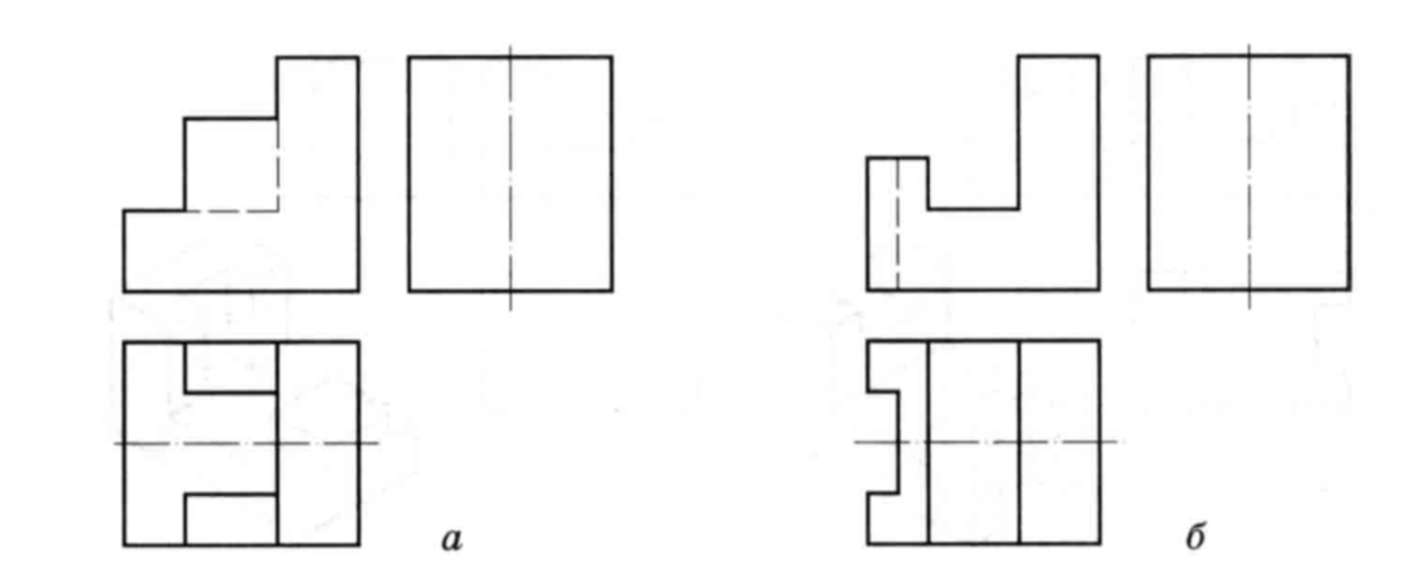

Зображення на фронтальній площині проекцій вважають головним. Тому вигляд спереду називають ще й головним. Відносно нього розміщують інші вигляди на кресленні: вигляд зверху — під ним, вигляд зліва — праворуч від нього і на одній висоті. За рахунок цього досягається проекційний зв'язок між виглядами — він є необхідною умовою для створення цілісного уявлення про форму зображеного предмета.
|
|
